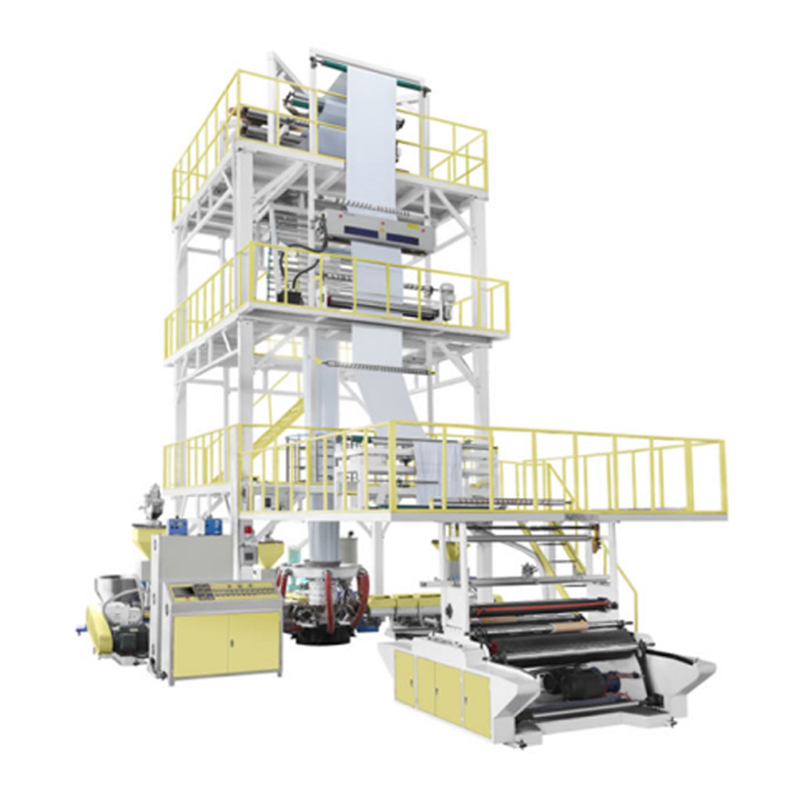

| Configuración de extrusión ABC de tipo único de alta configuración Unidad de máquina de película soplada tipo 2500 | |
| voltaje | CA /380V /3FRASES/50HZ |
| Ancho de la película | PEAD:-2100MM |
| Espesor de la película mm | 0,01-0,10 |
| Materiales | HDPE LLDPE. HDPE |
| Material del tornillo | Metal Combinado |
| Material del cilindro | 38CRMOALA |
| Diámetro del tornillo | Φ75ΦB85Φ C 75Φ |
| Velocidad del tornillo | 100 rpm |
| Reductor: caja de cambios endurecida estándar nacional; 173#*2 2 juegos (bajo ruido) Material del engranaje: acero de aleación; Proceso principal del engranaje: enfriamiento de alta frecuencia de la superficie del diente, superficie del diente endurecida mediante rectificado fino de la máquina rectificadora de engranajes; Método de lubricación de la caja de cambios: lubricación forzada del anillo trasero de la bomba de aceite; Método de enfriamiento de la caja de engranajes: temperatura del aceite de enfriamiento del anillo de retorno de agua forzado | A: Tipo 200 B: Tipo 220: Tipo C200 (Xiaoshan) |
| Motor principal: | AΦ37KW BΦ55KW CΦ37KW (Siemens Bede) |
| Longitud del eje de tracción de la piel mm | 2800 mm |
| Ancho de la membrana | 2500 mm |
| Salida máxima | 260 kg/h |
| Salida mínima | 100 kg/h |
| Enfriamiento corporal | 250W x 9 juegos |
| Mecanismo de rotación del cabezal de troquel | φ280 mm tres capas para extrusión |
| Anillo de viento | Doble labio, diámetro 1200 mm, entrada laberíntica |
| Estructura del cabezal de matriz Cabezal de matriz rotativo ABC Tres capas para extrusión | Anillo de viento de doble salida de aire tipo 1200 |
| Conductos | Alta configuración |
| soplador | Φ80×8 piezas |
| Sección de arrastre | INVERSOR DELTA 15KW |
| Sistema de control y motor | CONTROL DE PESO MIKE Salida de computadora |
| Peso del metro | Reductor de turbina |
| Ajuste del tablero en espiga | Dispositivo... |
| maquina bobinadora | Operación sencilla |
| Rodillos enrolladores | Cambio de bobina totalmente automático (controlado por ordenador) |
| Termostato | 74Φ(EJE DE AIRE) Eje de aire 2 uds. |
| maquina de succion | Tipo de pantalla digital doble (OMRON) |
| Potencia del motor de tracción Motor de CA, control de accionamiento | 3 juegos |
| maquina bobinadora motor power (kw) | 2,2 KW |
| Diámetro máximo de bobinado mm | 2.2 |
| Anillo calefactor de barril | 600MM |
| Brida del cabezal de la máquina | Anillo calefactor de acero inoxidable. |
| Calentador de cabezal | Incrustado |
| Cilindro | Calentador de acero inoxidable |
| Convertidor de frecuencia | |
| Por encima del dispositivo de peso métrico del cliente | (37KW*2) (45KW*1) Requisitos anteriores (inversor Delta) |
| (Altura total del marco) 12000 mm |
Aplicaciones específicas
1. Producción de películas de embalaje HDPE/LLDPE de gran formato para suministro industrial y minorista de gran volumen
2. Fabricación de películas multicapa en las que la mezcla de resina entre capas reduce el costo del material
3. Ejecutar una producción continua para los convertidores que suministran operaciones posteriores de fabricación de bolsas.
4. Suministro de rollos de película de gran ancho (hasta 2500 mm) para necesidades de embalaje y envoltura de gran formato.
Funciones principales
El cabezal de troquel giratorio superior es la característica mecánica definitoria de esta máquina sopladora de película giratoria superior de tres capas tipo 2500: el componente giratorio se ubica sobre el punto de extrusión, que es la diferencia estructural de las máquinas giratorias hacia abajo y afecta la forma en que el equipo se integra en el acceso y diseño de mantenimiento existente de una planta.
Tres extrusoras con una configuración de tornillo combinada (Φ75/Φ85/Φ75) alimentan el cabezal de matriz de tres capas ABC, con una potencia del motor principal de 37 kw, 55 kw y 37 kw en las tres unidades, utilizando motores Siemens Bede para un rendimiento de accionamiento constante.
La capacidad de producción alcanza hasta 260 kg/h, con un ancho de película de hasta 2500 mm, ambos superiores a las máquinas de formato más pequeño de la misma serie de productos, lo que hace que este modelo sea adecuado para compradores que necesitan más volumen por tirada de producción.
Un anillo de bobinado de doble labio (1200 mm de diámetro) con entrada laberíntica gestiona el flujo de aire de refrigeración, mientras que el sistema de bobinado ejecuta cambios de carrete completamente automáticos bajo control por computadora, manteniendo la producción en movimiento sin paradas manuales entre rollos.
El espesor de la película se puede ajustar de 0,01 mm a 0,10 mm, lo que brinda a una máquina el rango necesario para cubrir películas de embalaje más livianas hasta aplicaciones de grado industrial más pesadas.
Motivaciones de adquisición
Lanzar la producción interna de películas con una marca privada: las empresas de embalaje que actualmente subcontratan la extrusión de películas utilizan una línea como esta para llevar la producción internamente, obteniendo control directo sobre la mezcla de resina y las especificaciones de ancho de la película.
Ampliación del suministro de películas al por mayor: los convertidores que abastecen a múltiples clientes de fabricación de bolsas o laminado se benefician del techo de producción más alto de esta máquina, ya que 260 kg/h respalda compromisos de volumen sostenido que las líneas de extrusión más pequeñas no pueden igualar.
Gestión del costo de la materia prima mediante la combinación de capas: una estructura de tres capas permite una resina de menor costo en la capa intermedia mientras se mantiene un material más resistente en las capas externas, lo que reduce el costo promedio del material por kilogramo sin renunciar al rendimiento de la película.
Soluciones para los desafíos
Los convertidores que ejecutan líneas de extrusión más estrechas a menudo topan con un límite en el volumen de pedidos que pueden cumplir sin agregar una segunda máquina. El ancho de película más amplio de 2500 mm y la producción de 260 kg/h en esta máquina sopladora de película rotativa superior de tres capas tipo 2500 ofrece a los compradores más espacio libre antes de que eso se convierta en un problema.
Las instalaciones que ya están estandarizadas en equipos de cabezal de troquel de rotación superior enfrentan problemas de compatibilidad y capacitación al introducir una máquina de rotación descendente en la misma planta. Este modelo evita ese desajuste al mantener la misma configuración giratoria que los compradores ya pueden estar manteniendo en otras partes de su piso.
Equilibrar la resistencia de la película con el costo del material es un desafío recurrente para los convertidores que compran resina de una sola capa. La estructura ABC de tres capas de esta máquina aborda esto directamente, permitiendo a los compradores combinar tipos de resina en una sola película en lugar de comprometer el costo o el rendimiento.
